유니티 기본 교육 과정 제작

2023-01-16 6 분 소요

프로젝트 소개

현장 실습으로 들어간 회사에서 유니티 역량을 알아보기 위해 정해진 기간 안에 샘플과 사양서를 참고해서 샘플과 유사하게 구현하는 업무를 받아서 수행함.

프로젝트명: Unity Engine으로 루빅스 큐브 만들기
엔진: Unity 엔진 (2020.3.22f1)
에디터 :Microsoft Visual Studio Community 2019(16.7.3 버전)
개발기간: 2022.09.01~2022.09.06
개발규모: 1인 개발
Demo: https://splendorous-biscochitos-ae02f7.netlify.app)

사양서

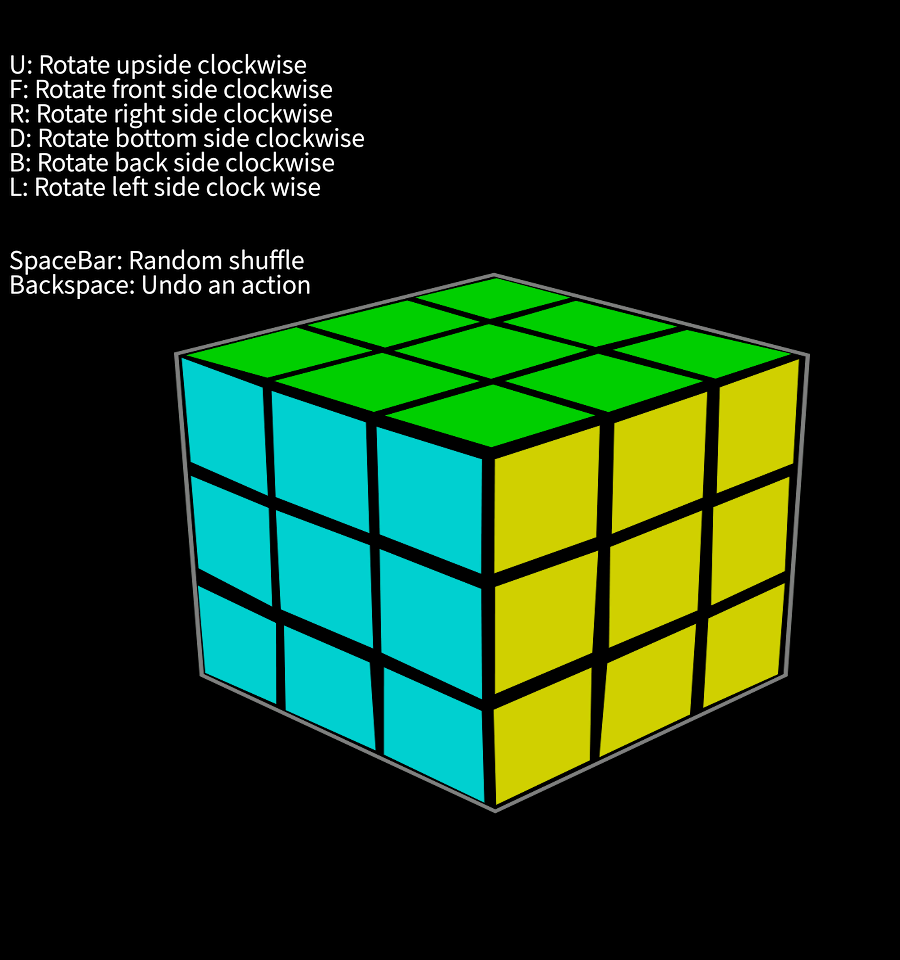

예시 이미지

U, F, R, D, B, L키를 누르면 해당 텍스트가 녹색으로 변하며, 해당하는 면이 시계방향으로 회전 (회전 기능은 코루틴을 이용하여 개발할 것)
Shift를 누르면 안내 텍스트가 변경되며, 회전 방향이 반시계 방향으로 변함
마우스 좌클릭 후 화면을 드래그하여 큐브를 임의 방향으로 회전시켜 볼 수 있음
스페이스 바를 누르면 임의의 면이 임의 방향으로 1회 회전
백스페이스를 누르면 이전 명령 1회를 되돌림 (백스페이스 기능은 Command 패턴을 사용하여 개발할 것)

구현

1. 큐브 회전 기능 구현

1.1 OriginalRotate.cs

오브젝트를 시계, 반시계 방향으로 회전을 하는 기능
중심 큐브를 기준으로 주변 큐브를 찾는 기능
각 면의 중심 큐브를 기준으로 주변 큐브를 연결하는 기능

전체코드

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class OriginalRotate : MonoBehaviour{

     // 회전축 오브젝트
    public GameObject RotateObj;

    // 회전 방향
    int clockwise = 1;
    int anti_clockwise = -1;

    // 회전 관련 변수
    bool rotating = false;
    float rotateTime = 0.1f;

    // 회전 각도
    float angle = 0f;

    public float Angle { get { return angle; } set {angle = value; } }
    public bool Rotating { get { return rotating; } set { rotating = value; } }
    public float RotateTime { get { return rotateTime; } set { rotateTime = value; } }

    public int CLOCKWISE { get { return clockwise; }  }
    public int ANTI_CLOCKWISE { get { return anti_clockwise; } }


    char _CurrentSide = ' ';
    bool _CurrentWise = true;

    public char CurrentSide { get { return _CurrentSide; } set { _CurrentSide = value; } }
    public bool CurrentWise { get { return _CurrentWise; } set { _CurrentWise = value; } }

    // 부모 오브젝트
    GameObject Parent;

    // 자식 오브젝트
    GameObject[] childs = new GameObject[8];

    protected virtual void Start()
    {
        Parent = GameObject.Find("RubicCube");
    }

    // 코루틴 종료 후, 90º에 가장 가까운 값을 찾도록 하는 함수
    // 반환값 float
    public float round90(float f)
    {
        float r = f % 90;
        return (r < 45) ? f - r : f - r + 90;
    }

    // 오브젝트를 90도 회전하는 코루틴
    public IEnumerator moveBlockTime(int idx, int wise)
    {
        rotating = true;

        float elapsedTime = 0.0f;

        // 현재 회전값
        Quaternion currentRotation = RotateObj.transform.rotation;

        angle += 90 * wise; // 방향 전환


        // 타겟 회전값
        Quaternion targetRotation = GetTargetRotation(idx, angle, wise);

        while (elapsedTime < rotateTime)
        {
            RotateObj.transform.rotation = Quaternion.Slerp(currentRotation, targetRotation, elapsedTime / rotateTime);


            elapsedTime += Time.deltaTime;
            yield return null;
        }

        // 회전각도 90도로 유지
        angle = round90(angle);
        RotateObj.transform.rotation = GetTargetRotation(idx, angle, wise);

        // 언바인딩 한다.
        UnBindChild();

        rotating = false;

    }


    public void RotateSide(bool clockwise){
        if (rotating == false)
        {
            int index = GetSideIndex(_CurrentSide);

            //바인딩 한다.
            BindChild(index);

            CurrentWise = clockwise;

            // 회전에 필요한 함수를 코루틴을 사용해서 호출
            if (clockwise)
                StartCoroutine(moveBlockTime(index, CLOCKWISE));
            else
                StartCoroutine(moveBlockTime(index, ANTI_CLOCKWISE));
        }
    }

    // Side에 해당하는 인덱스 값을 얻는다.
    // 반환타입 int
    public int GetSideIndex(char Side) {
        int result = -1;

        switch (Side)
        {
            case 'U':
                result = 0;
                break;

            case 'D':
                result = 1;
                break;

            case 'F':
                result = 2;
                break;

            case 'B':
                result = 3;
                break;

            case 'R':
                result = 4;
                break;

            case 'L':
                result = 5;
                break;
        }


        return result;
    }

    // 인덱스에 해당하는 회전값을 구한다.
    // 반환값 Quaternion
    // U:0, D: 1, F:2, B:3. R:4, L:5
    Quaternion GetTargetRotation(int idx, float Angle, int wise)
    {
        Quaternion result = Quaternion.identity;

        switch (idx)
        {
            case 0:
            case 1:
                result = Quaternion.Euler(0,Angle,0);
                break;

            case 2:
            case 3:
                result = Quaternion.Euler(0, 0, Angle);
                break;

            case 4:
            case 5:
                result = Quaternion.Euler(Angle, 0, 0);
                break;
        }

        return result;
    }

    // 인덱스에 해당하는 오브젝트의 위치값을 반환
    // 반환값 int
    // U:0, D: 1, F:2, B:3. R:4, L:5
    int GetXYZPos(GameObject obj, int idx)
    {

        int result = 0;

        switch (idx)
        {
            case 0:
            case 1:

                result = Mathf.RoundToInt(obj.transform.position.y);
                break;

            case 2:
            case 3:
                result = Mathf.RoundToInt(obj.transform.position.z);
                break;

            case 4:
            case 5:
                result = Mathf.RoundToInt(obj.transform.position.x);
                break;

        }

        return result;

    }

    // 조건에 맞는 자식을 찾은 함수
    void FindChild(int index)
    {
        // 회전축의 위치
        int R_pos = GetXYZPos(RotateObj, index);


        int j = 0;
        for (int i = 0; i < Parent.transform.childCount; i++)
        {
            // 회전축에 포함될 자식 후보들
            GameObject child = Parent.transform.GetChild(i).gameObject;

            int Rc_pos = GetXYZPos(child, index);

            if (R_pos == Rc_pos)
            {
                if (child.transform.position != RotateObj.transform.position)
                {
                    childs[j] = child;
                    j++;
                }


            }

        } // 반복문 종료

    }

    // 자식과 연결하는 함수
    public void BindChild(int index)
    {
        FindChild(index);

        for (int i = 0; i < 8; i++)
        {
            GameObject tmp = childs[i];
            tmp.transform.SetParent(RotateObj.transform);
        }
    }

    // 자식과 연결을 해제하는 함수
    public void UnBindChild()
    {
        for (int i = 0; i < 8; i++)
        {
            GameObject tmp = childs[i];
            tmp.transform.SetParent(Parent.transform);
        }

    }

}

오브젝트를 시계, 반시계 방향으로 회전하는 기능

round90 함수는 짐벌락을 예방하기 위한 함수

moveBlockTime은 실질적으로 회전하는 함수

RotateSide 함수는 회전을 명령하는 함수

     // 코루틴 종료 후, 90º에 가장 가까운 값을 찾도록 하는 함수
     // 반환값 float
    public float round90(float f)
    {
        float r = f % 90;
        return (r < 45) ? f - r : f - r + 90;
    }

     // 오브젝트를 90도 회전하는 코루틴
    public IEnumerator moveBlockTime(int idx, int wise)
    {
        rotating = true;

        float elapsedTime = 0.0f;

        // 현재 회전값
        Quaternion currentRotation = RotateObj.transform.rotation;

        angle += 90 * wise; // 방향 전환


        // 타겟 회전값
        Quaternion targetRotation = GetTargetRotation(idx, angle, wise);

        while (elapsedTime < rotateTime)
        {
            RotateObj.transform.rotation = Quaternion.Slerp(currentRotation, targetRotation, elapsedTime / rotateTime);


            elapsedTime += Time.deltaTime;
            yield return null;
        }

        // 회전각도 90도로 유지
        angle = round90(angle);
        RotateObj.transform.rotation = GetTargetRotation(idx, angle, wise);

        // 언바인딩 한다.
        UnBindChild();

        rotating = false;

    }

     public void RotateSide(bool clockwise){
        if (rotating == false)
        {
            int index = GetSideIndex(_CurrentSide);

            //바인딩 한다.
            BindChild(index);

            CurrentWise = clockwise;

            // 회전에 필요한 함수를 코루틴을 사용해서 호출
            if (clockwise)
                StartCoroutine(moveBlockTime(index, CLOCKWISE));
            else
                StartCoroutine(moveBlockTime(index, ANTI_CLOCKWISE));
        }
    }

2. Command 패턴을 사용해서 Undo 기능

2.1 Command.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Command
{
    public virtual void Execute() { }
    public virtual void Undo() { }
}

public class CommandUndo:Command
{
    private OriginalRotate _orign;
    private char _side;
    private bool _wise;
    private char _pre_side;
    private bool _pre_wise;

    public CommandUndo(OriginalRotate orign, bool wise)
    {
        _orign = orign;
        _wise = wise;
    }

    public override void Execute()
    {
        _pre_side = _side;
        _pre_wise = !_wise;

        _orign.RotateSide(_wise);
    }

    public override void Undo()
    {
        _orign.RotateSide(_pre_wise);
    }


}

2.2 ControllCube.cs

Update 함수로 매 프레임마다 Getcommand를 체크한다.
Undo Command는 Statck에 Pop하고, 나머지 Command는 Stack에 Push한다.
Command 명령이 있으면 해당 명령을 실행한다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class ControllCube : MonoBehaviour{
    /*일부 코드 생략*/

    // Undo 키 체크용도 Flag
    bool isPushUndoKey = false;

    // 액터의 Command를 담는 스택 선언
    Stack<Command> stack = new Stack<Command>();

    Command GetCommand()
    {
        // Undo 키를 눌렀을 때 처리
        if (Input.GetKeyUp(KeyCode.Backspace))
        {
            isPushUndoKey = true;

            if (stack.Count > 0)
            {
                return stack.Pop();
            }
        }

        // Undo 키가 눌리지 않았다면

        // 위쪽
        if (Input.GetKeyUp(KeyCode.U))
        {
            Command command = new CommandUndo(OrignArr[0], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 아래쪽
        if (Input.GetKeyUp(KeyCode.D))
        {
            Command command = new CommandUndo(OrignArr[1], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 앞쪽
        if (Input.GetKeyUp(KeyCode.F))
        {
            Command command = new CommandUndo(OrignArr[2], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 뒤쪽
        if (Input.GetKeyUp(KeyCode.B))
        {
            Command command = new CommandUndo(OrignArr[3], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 오른쪽
        if (Input.GetKeyUp(KeyCode.R))
        {
            Command command = new CommandUndo(OrignArr[4], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 왼쪽
        if (Input.GetKeyUp(KeyCode.L))
        {
            Command command = new CommandUndo(OrignArr[5], !IsDownShiftKey);
            stack.Push(command);

            return command;
        }

        // 랜덤 셔플
        if (Input.GetKeyUp(KeyCode.Space))
        {
            // 임의의 면
            // U:0, D:1, F:2, B:3, R:4, L:5
            int RandSideNum = Random.Range(0, 6);
            OriginalRotate RandSide = GetRandomSide(RandSideNum);

            //임의 방향
            // true: 시계 방향, false: 반시계 방향
            bool RandWise = (Random.value > 0.5f);

            Command command = new CommandUndo(RandSide, RandWise);
            stack.Push(command);

            return command;
        }

            return null;
    }

    void Update(){
        isPushUndoKey = false;
        Command command = GetCommand();
        if (command != null)
        {
            if (isPushUndoKey)
            {
                command.Undo();
            }
            else
            {
                command.Execute();
            }
        }
    }
}

참고자료
